| Inv. číslo: | 505296 |
| Kategorie: | Karusel > jednostojanový |

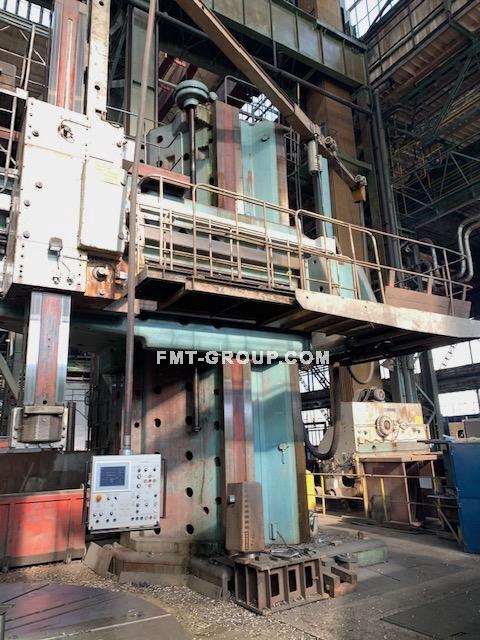

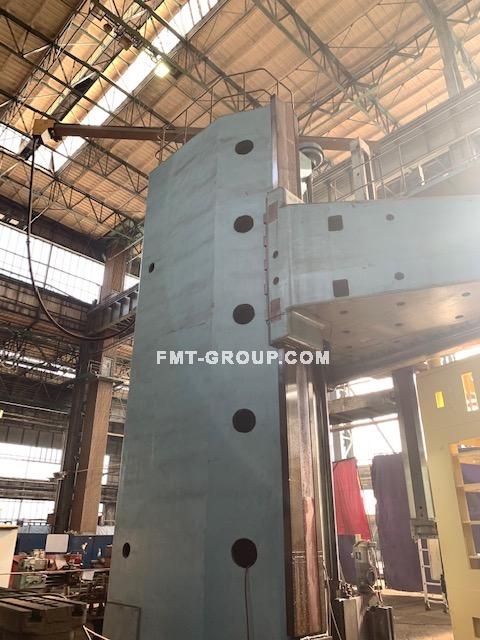

| Typ: | SKJ 63 - 80 |
| Výrobce: | ČKD Blansko |
| Rok výroby: | 1978 |
| Rok GO: | 0 |
| Parametry: |
Prumer upinaci desky : 6 300 mm Max. výška obrobku : 5000 mm Maximální průměr soustružení : 14 000 mm |
| Popis: | SK:Stroj je vo veľmi dobrom technickom stave, po dohode možnosť obhliadky pod prúdom. EN: The machine in a very good technical condition, for agrement possibility to see it and test it. SK:Najväčší priemer obrobku pri ktorom os šmýkadla ešte dosiahne stred upínacej dosky 8 000mm Najmenší priemer sústruženia v otvore s nožovou hlavou 800mm Najväčšie vysunutie nástavných ramien upevnených na upínacej doske (najväčší upínací priemer) 11 500mm Najväčší pohyb suportu po priečniku 4 350mm Najväčšia výšková vzdialenosť od upínacej dosky k sústružnickému nožovému držiaku (max. výška obrobku) 5 000mm Výsuv šmýkadla 2 800mm Zvislý pohyb priečniku 3 600mm Najväčšie vyklonenie šmýkadla od zvislice ±30 Sústruženie kužeľov bez výmenných kolies – rozsah ±30 Priemer upínacej dosky 6 300mm Najväčšia hmotnosť obrobku uloženého na upínacej doske 300 000kg Najväčšia hmotnosť obrobku uloženého na ramenách 55 000 – 270 000kg Veľkosť posuvu plynule meniteľná: -pracovné posuvy 0,6 – 120mm.min-1 Buiir9kbcl -rýchloposuv 6 – 1200mm.min-1 Rýchloposuv suportov a šmýkadiel 1 200mm.min-1 Rýchlosť prestavovania priečnika 500mm.min-1 Najväčší priemer frézy 400mm Otáčky dosky plynule meniteľné: 1.stupeň 0,218 – 5,99ot/min 2.stupeň 0,731 – 20,06ot/min Frézovacie: 1.stupeň 0,0008 – 0,158ot/min 2.stupeň 0,0027 – 0,53ot/min Realizované opravy v roku 2015: - kompletná výmena elektroinštalácie - výmena odmeriavania suportu a šmýkadla - oprava hydrostatiky a uloženie stola EN: The largest diameter of the workpiece at which the slide axis still reaches the center clamping plate 8 000 mm Buiir9kbcl The smallest turning diameter in the hole with the knife head is 800 mm Maximum extension of the extension arms mounted on the clamping plate (largest clamping diameter) 11 500 mm The largest movement of the support along the crossbar 4 350 mm The greatest height distance from the clamping plate to the lathe knife holder (max. workpiece height) 5 000 mm Slide extension 2 800 mm Vertical movement of the crossbar 3 600 mm Maximum deviation of the slider from the vertical ± 30 Cone turning without interchangeable wheels - range ± 30 Clamping plate diameter 6 300 mm Maximum weight of the workpiece placed on the clamping plate 300 000 kg The maximum weight of the workpiece placed on the arms is 55 000 – 270 000 kg Feed rate continuously variable: -working feeds 0.6 – 120 mm.min-1 -fast feed 6 – 1 200 mm.min-1 Rapid traverse of slides and sliders 1 200 mm.min-1 Cross member adjustment speed 500 mm.min-1 Largest cutter diameter 400 mm Board speed continuously variable: 1st stage 0.218 - 5.99 rpm 2nd stage 0.731 - 20.06 rpm Milling: 1st stage 0.0008 - 0.158 rpm 2nd stage 0.0027 - 0.53 rpm Implemented repairs in 2015: - complete replacement of electrical installations - replacement of slide and slide measuring - repair of hydrostatics and storage of the table Request more information |
