| Inv. číslo: | 504480 |
| Kategorie: | Vodorovná vyvrtávačka > stolová |

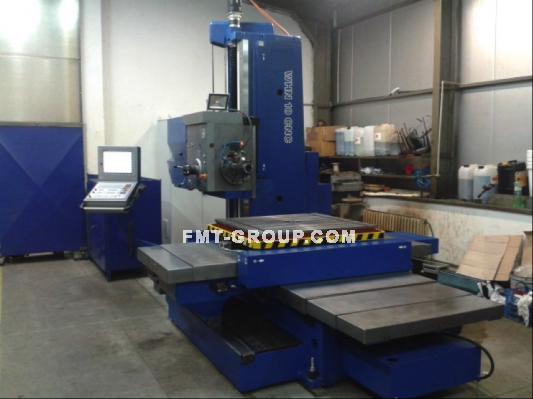

| Typ: | WH 10 CNC |
| Výrobce: | TOS Varnsdorf |
| Rok výroby: | 1984 |
| Rok GO: | 2023 |
| Parametry: |
Průměr pracovního vřetena : 100 mm Příčné přestavení stolu : 1250 mm Podélné přestavení stolu : 1000 mm Přestavení osy Y : 900 mm Upínací plocha stolu : 1000 x 1120 mm Kuželová dutina vřetena : ISO 50 Rozměry stroje (d x š x v): : 6130 x 3600 x 2750mm Hmotnost stroje : 13400 kg |
| Popis: | Stroj po kompletné modernizaci.CNC system Heidenhain TNC 620.Zaruka 12 mesiacov. Vodiace plochy lože a pozdĺžnych saní sú vybavené kalenými lištami a okrem stojana sú zakrytované teleskopickými krytmi. Kruhové vodiace plochy stola sú zaškrabané. Pracovné vreteno je možné osovo zaistiť zvernou prírubou, dodávaná ako štandardné príslušenstvo stroja. Stroj je vybavený riadiacim systémom HEIDENHAIN TNC 620, čím je umožnené súvislé riadenie 4 osí , výsuv vretena je ovládaný ručne s odmeriavaním polohy. Ovládanie stroja, i v ručnom režime, je zaisťované cez riadiaci systém, na ktorom sa tiež indikuje aktuálna poloha súradníc všetkých prestaviteľných skupín aj vysunutie vretena. Ovládací panel je umiestnený na otočnej nohe, ktorá je uchytená na ľavej strane lože stroja. Na zadnej strane výložníka je uchytený nosič prívodu energie s rozvodnou skrinkou pre prívod energie. Prestaviteľné skupiny ( X,Y,Z,B ) sú poháňané vlastnými servopohonami. Spevňovanie všetkých prestaviteľných skupín je automatické, pomocou hydraulických spevňovacích jednotiek. Mazanie všetkých vodiacich plôch je automatické, riadené zo systému. Odmeriavanie posuvových osí je zabezpečené odmeriavacími lineárnymi snímačmi, snímanie otáčok vretena je snímané rotačným snímačom ROD 486 a snímanie polohy otáčania stola je rotačným snímačom ROD 480. The machine is in a very good technical condition,like new,under power, inspection after previous agreement. Heidehhain CNC.. |
