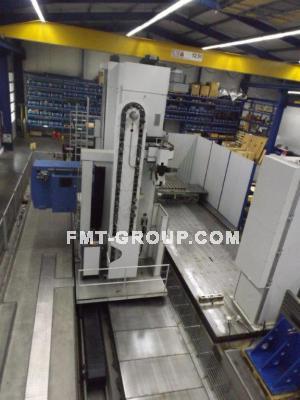

Vodorovná vyvrtávačka desková

PC R 150 CNC

Inv. číslo:504912
Kategorie:Vodorovná vyvrtávačka > desková
Typ:PC R 150 CNC
Výrobce:UNION
Rok výroby:2010
Rok GO:0
Parametry:

Osa X : 10000 mm

Osa Y : 4000 mm

Osa Z : 1500 mm

Osa W : 700 mm

Výkon motoru : 37 kW

Upínací kužel ve vřetenu : ISO 50

Otáčky vřetene : 5 -3000 /min.

Zasobnik nastroju ATC : 80

vykon el. motoru(100/60 %) : 37/46 kW

Popis:CZ: Stroj je ve velmi dobrém technickém stavu, odpracovano jen 5000 Hod.Připojený možnost odzkoušet. Příslušenství :
frézovací hlavy - PICK UP
2 x uholnik3800 x 1230 mm
TI1600 otocny stol s digital. display
Univerzalna frezovacia hlava KFU-NC4 / 90 (2kompletne NC osi)
Doskove pole: 10000 x 3000 mm
ŘS: Heidenhain iTNC 530.
EN: The machine is in a very good technical condition,
Heidenhain iTNC 530 control.
Technical details
spindle diameter 150 mm
x-travel 10000 mm
y-travel 4000 mm
z-travel 1500 (Traguelse) mm
W-axis (spindle longitudinal) 700 mm
control Heidenhain iTNC 530
spindle turning speed range 5 - 3000 U/min
transmission ratio 2
main drive 37/46 (100/60 %) kW
max. torque on the spindle 1683/2094 (100/60 %)
feed speeds 1 - 6000 mm/min
rapid speed 15000 mm/min
tool taper 50 SK
total power requirement 120 kVA
weight of the machine ca. t
dimensions of the machine ca. 19000 x 10100 x 6150 mm
dimensions of switch cabinet 3600 x 600 x 2100 mm

Equipment:

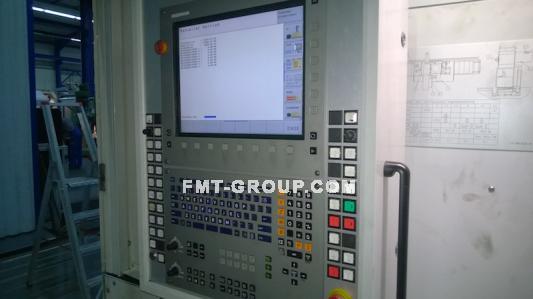

CNC control Heidenhain iTNC 530
80-pos ATC tool changer
Pickup station for exchange head

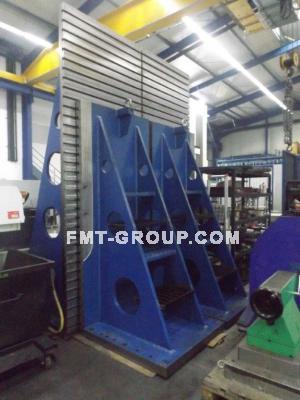

2 pieces clamping angle 3800 x 1230 mm

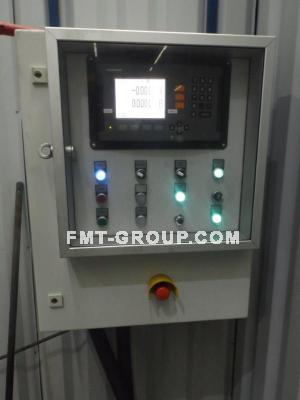

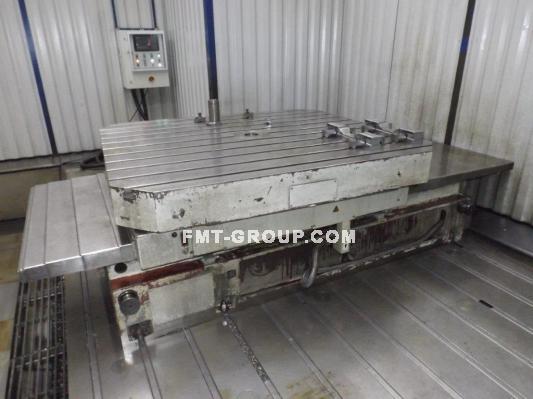

1 TI1600 swivel and slide table with digital display

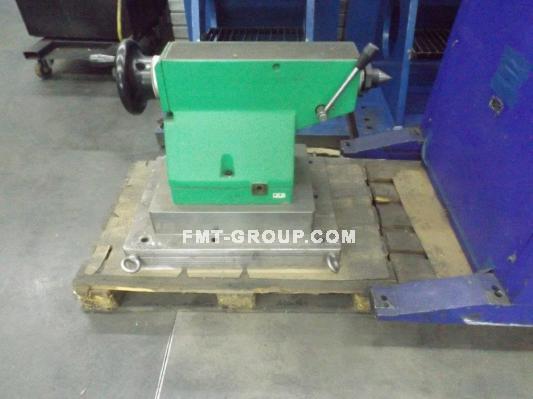

1 horizontal divider with tailstock, conventional type
1 Fork milling head KFU-NC4 / 90 (2 complete NC axes)
Floor plates, size approx. 10000 x 3000 mm
